氧化鋯陶瓷的結構以及其基礎知識簡介

氧化鋯陶瓷零件想必許多工廠都有用過，像一些陶瓷棒條，陶瓷隔熱板，耐磨陶瓷管等都比較常見，但大家是否了解氧化鋯陶瓷的結構呢？下面科眾陶瓷廠會(huì )對氧化鋯陶瓷的結構進行分析還會(huì )介紹關于它的基礎知識。

二氧化鋯（ZrO2）是高熔點的金屬氧化物，相對分子量為123.22，沸點為4300℃，軟化點在2390℃—2500℃范圍內，熔點為2715℃。二氧化鋯不溶于水、硫酸、鹽酸和硝酸，加熱時微溶于氫氟酸和濃硫酸。純二氧化鋯為白色，較純的氧化鋯為淡黃色。

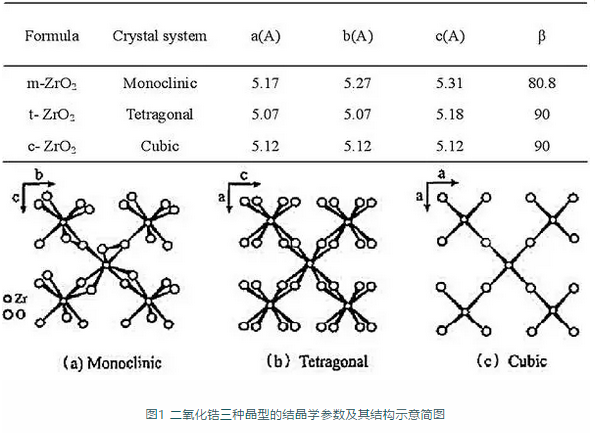

常溫下純二氧化鋯是絕緣體，加入穩定劑可使其導電率升高且在高溫下能呈現出離子型導電。二氧化鋯有三種晶型，結晶學參數及其三種晶型的結構示意簡圖如下所示。

二氧化鋯的三種晶型可以隨溫度的變化而互相轉化：高于1170℃時，單斜相會(huì )轉變?yōu)樗姆较?；超過2370℃時，四方相會(huì )轉化為立方相。

通常，陶瓷材料都較脆和硬，但是氧化鋯陶瓷比較特殊，因為存在上述四方相與單斜相間的轉變而具有較高韌性，此相變?yōu)轳R氏體轉變，其特征如下：

a、具有成核的生長過程，t-m相變無擴散，在很高溫度范圍內進行，原子發生有序位移，但位移量小于一個原子間距，相鄰原子在發生相變后仍保持相鄰；

b、t-m相變伴隨著很大體積變化（3%-5%）和剪切應變（1%-7%），且相變是可逆的，加熱時又會(huì )發生m-t相變；

c、t-m相變溫度由晶粒尺寸和外力作用決定，顆粒越細小相變溫度就越低，當外界壓力高于3700MPa時，四方相氧化鋯可以保留到室溫。

純二氧化鋯會(huì )發生t-m相變，易導致產品碎裂失去實用價值，因而在生產過程中，常用Y2O3、CeO2、CaO和MgO等來穩定處理氧化鋯陶瓷。其原理是在氧化鋯的晶體結構中引進這些金屬離子Y3+、Ca2+、Mg2+、Ce2+等置換Zr4+從而形成固溶體，使四方相氧化鋯可以保留在室溫下而不再發生相變，以此來穩定氧化鋯陶瓷材料。

但從另一角度來看，人們利用穩定劑及某些特定工藝控制氧化鋯的馬氏體相變，在室溫下可獲得對外界應力敏感的亞穩態四方相氧化鋯，制造出可相變的高韌性氧化鋯陶瓷材料，如下圖所示，為應力誘發相變增韌的示意圖。

在外力δ的作用下長度為2c的裂紋周?chē)l(fā)生t-m相變，灰色顆粒表示已經發生t-m相變的部分，白色代表未發生相變的部分。
